测量电容好坏的核心价值：从生产线质控到设备维修的精准排查
在电子电路设计中，电容作为三大基础元件之一，其重要性远超表面认知，从手机到新能源汽车，从消费电子到工业控制系统，电容的身影无处不在-1。在工业电子制造领域，铝电解电容是直流母线支撑电容的首选之一，用于稳定中间直流电压；在变频器与伺服驱动器中，电容负责直流母线滤波并吸收电机再生制动能量-8。电容也是电路中故障率最高的元器件之一——据统计，贴片电解电容失效原因中，电解液干涸占比高达45%，漏电流超标占25%，焊点疲劳占15%-27。
掌握测量电容好坏的核心方法，不仅关系到工厂质检员在进货检验环节的合格率判断，更直接影响设备维修人员在现场排查故障的效率。无论你是刚入门的工厂质检员，还是经验丰富的设备维修工程师，本指南将从工业电子制造的实际场景出发，从基础外观检查到专业LCR电桥检测，层层递进，帮你快速掌握工业环境下电容检测的实操技巧，避开检测中的常见误区。
一、工业电容检测核心工具介绍（基础款+专业款，适配不同检测场景）
1. 基础款——新手必备工具
对于工厂入门质检员、设备维修学徒而言，以下工具足以覆盖日常80%的电容检测需求：
数字万用表：选择具备电容测量档位（标有“F”或“CAP”）的型号。量程建议覆盖200pF至2000μF，基本精度在±1%以内即可满足日常需求。这是测量电容好坏最基础的工具，适合快速初筛。
绝缘镊子+电阻（10kΩ/5W） ：用于电容放电操作。大容量或高电压电容检测前必须充分放电，这是保护仪表和人身安全的第一步-31。
热风枪/电烙铁：当电容安装在电路板上时，需先将其拆下再进行独立测量，避免电路中其他元件的并联干扰导致读数不准。
2. 专业款——批量/高精度检测场景适配
对于工厂流水线批量检测、专业质检实验室等场景，以下专业仪器可大幅提升检测精度与效率：
LCR数字电桥：这是测量电容最核心的专业设备。推荐选择频率覆盖50Hz-100kHz的型号（如TH2825A型，支持15ms/次的高速测量），可精确测量电容量、等效串联电阻ESR、损耗角正切D、阻抗等核心参数-。用于进货检验、产线质量保证及元件设计与评估。
高压电容测试仪/耐压测试仪：用于检测工业电容的耐压性能。Chroma 19032等型号输出电压可达0-5kV，可执行1.5倍额定电压持续60秒的耐压测试-11。
绝缘电阻测试仪（高阻计） ：用于测量电容的绝缘电阻和漏电流。在额定电压下，绝缘电阻≥100MΩ（25℃±2℃）为合格标准-11。
红外热成像仪：用于带电运行状态下的温度分布检测。电容异常温升往往是内部失效的早期预警信号-25。
二、工业电容检测安全注意事项（重中之重）
电容检测中的安全风险常被忽视，以下是4条必须遵守的核心安全规则：
1. 带电电容直接测量是万用表损坏的主因。 电解电容存储的高压可能瞬间击穿仪表电路。有数据显示，约35%的万用表返修源于电容放电不当-65。正确操作流程：切断设备电源并静置5分钟→使用10kΩ/5W电阻进行放电→用电压档确认残压<5V后再开始测量。
2. 大容量工业电容（如直流母线电容）必须通过电阻或灯泡放电，严禁直接短接两极——瞬间大电流可能烧毁引脚、熔断工具甚至引发烫伤。
3. 测量前检查万用表/专业仪器的量程设置，量程选择不当（如用200nF档测1000μF电解电容）会导致读数溢出或损坏仪表-63。
4. 工业高压电容检测须佩戴绝缘手套和护目镜，并在断开电源、挂“检修中”警示牌后进行操作。GB/T 14472-2017等标准明确规定了安规电容的测试安全要求-12。
三、电容基础认知（适配工业电子制造精准检测）
在正式检测前，需要了解电容在工业电子制造领域的关键参数和结构特点：
关键参数：电容量（标称值）、额定耐压、温度范围。工业级铝电解电容通常具备更宽的温度范围（如-40℃至+105℃甚至更高）和更长的设计寿命-8。

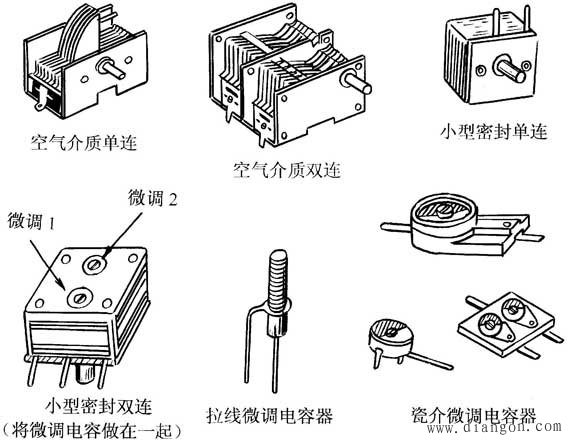

类型与特点：铝电解电容（容量大、用于电源滤波）、薄膜电容（低ESR、用于高频电路）、陶瓷电容（高频特性好、用于去耦旁路）-1-8。
工业应用场景：开关电源的输入/输出滤波、变频器直流母线支撑、电机驱动能量吸收、新能源逆变器直流链路等-8。
了解电容的这些基础认知，对后续检测方法的合理选择和结果判断至关重要。
四、工业电容核心检测方法（分层实操，适配不同场景）
方法一：基础目视检测法（工业新手快速初筛）
这是成本最低、无需任何仪器的检测方法，适用于工厂生产线上的快速初筛环节：
操作步骤：
观察电容外壳是否鼓包、顶部防爆阀是否开启或变形——正常铝电解电容顶部应平整，鼓包超过0.5mm即需报废-27。
检查引脚是否有氧化或腐蚀——绿色铜锈表明长期受潮，接触电阻增加3-5倍-27。
确认是否存在漏液痕迹——电解液渗漏会导致PCB铜箔腐蚀断路-25。
检查外观标识是否清晰——模糊的电压/容量标识可能引发误用风险-27。
工业场景特别提示：在恶劣工业环境（高温、高湿、振动）中长期运行的电容，物理形变更容易出现，建议将目视检查纳入定期巡检清单。
方法二：万用表检测电容法（工业新手重点掌握）
万用表是检测电容好坏最基础也最常用的工具，务必熟练掌握以下两种模式：
（1）电容档直接测量容量
步骤：将功能旋钮调至电容测量档（标有“F”或“CAP”）→根据电容标称值选择合适量程（如20μF、200μF等）→将红黑表笔分别接触电容两极（电解电容可不分极性）→读取显示屏数值-33。
判断标准：
若显示数值与标称值接近（一般允许±5%～±20%误差），说明电容性能良好-33。
若显示“0”或接近0，表明电容已击穿短路-31。
若显示“OL”或溢出，表明电容开路或容量过小-33。
若显示数值显著低于标称值（如标称100μF实测仅54μF），说明电解液已干涸，不宜使用-33。
工业场景应用提示：对于100μF以上的电解电容，建议选用200μF档而非自动档，可减少量程切换误差-65。环境温度每上升10℃，铝电解电容容值可能降低约15%，精密测量应在25±5℃环境进行-65。
（2）电阻档判断充放电特性（无电容档时的替代方案）
步骤：将万用表调至电阻档（1μF以下用20kΩ档，大电容用200Ω档）→红表笔接电容正极，黑表笔接负极（电解电容注意极性）→观察电阻值变化-31。
判断标准：
正常电容：电阻值从低逐渐上升至无穷大（显示“OL”或“1”），表明具备充放电能力。
若阻值始终为0：电容击穿短路。
若始终为无穷大且无变化：电容内部断路。
观察充电曲线——良好电容数值缓慢上升，最终趋于稳定；若无此过程或上升极快即停止，通常表明电容老化或损坏-31。
（3）检测前必须归零校准
切换至电容测量档位后，短接表笔3秒触发自动归零，待数值稳定在“0.00”后再测量。未归零可能产生±20%的读数偏差-63-65。
方法三：LCR数字电桥检测电容法（专业进阶/工业批量检测）
LCR数字电桥是工业电子制造领域检测电容最精准的设备，适用于工厂进货检验、产线质量保证及实验室评估。
核心操作步骤：
参数设置：将LCR电桥测试频率设为1kHz（通用检测）或100kHz（高频性能评估），测试电压设为1Vrms或更低-54。
校准归零：使用开路和短路校准功能消除测试夹具和引线的影响。
连接测量：将电容接入测试夹具（电解电容注意极性），等待读数稳定。
记录核心参数：记录电容量C、等效串联电阻ESR、损耗角正切D（tanδ）。
判断标准（基于工业检测标准） ：
电容量偏差：标称值±5%范围内为优等品，±10%为合格-11。
等效串联电阻ESR：额定电压≤16V时ESR＜50mΩ，额定电压＞16V时ESR＜100mΩ-27。当ESR上升超过50%时，建议启动预防性更换程序-25。
损耗角正切tanδ：频率1kHz时，铝电解电容≤0.02为合格-11；X2安规电容≤0.01，Y2电容≤0.02-14。
工业场景批量检测技巧：在工厂流水线中，可使用带自动分选功能的LCR电桥（如TH2825A），设定上下限参数后实现高速批量筛选，大幅提升检测效率-。
其他专业检测方法（补充参考）：
绝缘电阻测试：使用高阻计，在额定直流电压下测量两极间漏电流，换算为绝缘电阻值。合格标准为≥100MΩ（25℃±2℃）-11-54。
耐压测试：使用耐压测试仪，以1.5倍额定电压持续施加60秒，无击穿、无闪络为合格-11。对于安规电容，X2类需承受2.5kV（1.2/50μs波形）冲击-12。
五、工业电子制造中不同类型电容的检测重点
工业电子制造领域常见的电容类型及检测核心要点如下：
| 电容类型 | 主要工业应用 | 检测核心重点 |
|---|---|---|
| 铝电解电容 | 电源滤波、直流母线支撑、储能 | 重点检测容量衰减、ESR上升、漏电流、外壳鼓包/漏液-25-27 |
| 薄膜电容 | 高频滤波、耦合电路、逆变器 | 重点检测容量稳定性、损耗角正切、绝缘电阻-1 |
| 陶瓷电容（MLCC） | 高频去耦、旁路、信号耦合 | 重点检测容量偏差、绝缘电阻，注意压电效应对读数的影响-65 |
| 安规电容（X/Y电容） | 电源EMI滤波、安全隔离 | 必须检测耐压、绝缘电阻、漏电流。X电容跨接L-N，Y电容跨接L-PE-14 |
| 固态电容 | CPU/GPU供电稳压、DC-DC转换 | 重点检测极低ESR（＜20mΩ）、漏电流-27 |
六、工业电容检测5大常见误区（避坑指南）
误区1：不放电直接测量。 带电电容直接测量是万用表损坏的主要原因。根据维修行业报告，约35%的万用表返修源于电容放电不当-65。正确做法：先放电，再测量。
误区2：忽略万用表归零校准。 表笔悬空时的残留电容值会导致读数偏差，尤其是测量小容量电容时影响更大。短接表笔3秒归零后再测量-63。
误区3：量程选择不当。 例如用200nF档测量1000μF电解电容，不仅读不出数值还可能损坏仪表。电容类型与建议量程对照：贴片陶瓷电容用20nF-200nF档，电解电容用200μF-2000μF档-63。
误区4：在电路板上直接测量电容。 电路板上其他元件的并联阻抗会干扰测量结果。正确做法：将电容拆下后进行独立测量-66。
误区5：忽略环境温度对测量结果的影响。 环境温度每上升10℃，铝电解电容容值可能降低约15%-65。精密测量应在25±5℃环境中进行，高温环境下的容量偏低可能不是电容损坏，而是温度影响。
七、工业电容失效典型案例（实操参考）
案例一：工厂变频器批量电容击穿故障
故障现象：某生产线的两台ACS510变频器内部出现焦糊味，解体后观察到内部电解电容被击穿爆裂、电路板被烧损。更换新变频器后试运行正常，但待检修人员将另一台变频器出线电缆接地故障修复后重新启动，新换的两台变频器再次发生内部电解电容被击穿爆裂故障-。
检测过程：技术人员使用LCR电桥对故障变频器的直流母线电容组进行全面检测，发现所有电容容量衰减均超过初始值的30%，ESR上升超过200%。进一步排查发现，出线电缆接地故障导致变频器输出端反复产生过电压冲击，电容组在承受多次过压后介质层击穿。
解决方法：更换同规格高耐压等级（从400V升级至450V）的电解电容，同时修复出线电缆接地故障并加装输出电抗器抑制过电压冲击。更换后变频器恢复正常运行，再未出现电容击穿故障。
案例二：工厂注塑机电机启动电容短路
故障现象：某工厂注塑机电机无法启动，通电后只发出“嗡嗡”声。配电柜热继电器频繁跳闸，变频器报“过流”故障-21。
检测过程：外观检查发现启动电容外壳严重鼓包、顶部防爆阀已开启。用万用表电阻档测量电容两极，阻值接近0Ω（正常应为无穷大后缓慢上升），判断电容已击穿短路-21。
解决方法：更换同规格启动电容后，电机恢复正常启动。维修人员提醒：该故障同时损坏了变频器IGBT模块，维修总成本超过万元。建议工厂建立电容定期检测制度，在容量衰减超过初始值20%或ESR上升50%时启动预防性更换-25。
八、电容检测核心（工业场景高效排查策略）
根据不同的工业检测场景，推荐采用以下分级排查策略：
| 检测场景 | 推荐方法 | 检测重点 |
|---|---|---|
| 产线快速初筛 | 外观目视检测 → 万用表电容档容量粗测 | 判断电容是否明显失效（短路/开路/严重衰减） |
| 设备现场维修 | 万用表检测（电容档+电阻档） → 替换验证 | 快速定位故障电容，提高维修效率 |
| 进货检验/实验室检测 | LCR电桥精密测量（容量+ESR+tanδ） → 耐压测试 → 绝缘电阻测试 | 全面评估电容性能，是否符合采购标准 |
| 定期预防性维护 | LCR电桥参数跟踪 + 红外热成像巡检 | 监控容量衰减率和ESR上升趋势，提前预警 |
牢记三个核心检测标准：
电容量偏差超过标称值±20% → 建议更换
ESR上升超过初始值50% → 建议启动预防性更换-25
外壳鼓包、漏液、防爆阀开启 → 立即更换
九、电容检测价值延伸（工业场景维护与采购建议）
日常维护技巧：
建立电容全生命周期管理档案，重点记录环境温湿度波动范围、通断电循环次数、峰值电压出现频率-25。
定期使用LCR表进行参数跟踪，当容量衰减超过初始值20%或ESR上升50%时，启动预防性更换程序-25。
在高温、高湿、振动剧烈的工业环境中，优先选用工业级铝电解电容（-40℃至+105℃温度范围）-8。
采购与校准建议：
采购电容时，确认产品符合GB/T、IEC等相关标准。安规电容国内对应GB/T 14472-2017，与国际IEC 60384-14接轨-14。
对于关键电路中的电容，建议选择知名品牌并通过第三方检测机构验证核心参数。
电容的测量仪器（万用表、LCR电桥）每年应送计量校准至少一次，确保检测结果的准确性。
