引言
变频器是工业自动化生产线中实现电机调速与正反转控制的核心设备，广泛应用于风机、水泵、输送带、空压机、矿山设备、纺织机械以及暖通空调系统等场景-。在工厂流水线中，变频器控制电机的正转、反转与调速，直接关系到设备的运行效率与工艺精度。当变频器出现故障——尤其是正反转控制异常时，若不能快速准确地判断其好坏，不仅会造成产线停机损失，还可能带来设备损坏甚至安全事故。
本文面向工厂维修人员、自动化设备维护工程师以及电子爱好者，从工业应用场景出发，系统讲解测量变频器好坏的实操方法。无论你是初次接触变频器的新手，还是需要专业检测技巧的资深工程师，都能找到适合的检测方案。内容涵盖基础目测检查、万用表检测步骤、专业仪器进阶检测，以及变频器正反转控制相关的专项故障诊断，帮助读者独立完成变频器好坏判断，规避工业现场的检测风险。
一、工厂变频器检测前置准备
1. 万用表检测变频器核心工具介绍（基础款+专业款）
在开始检测之前，需要根据检测场景选择合适的工具。
基础款（工厂入门级，适合现场快速初筛） ：
数字万用表：必备工具。建议选用带有真有效值（True RMS） 功能的万用表，因为变频器输出的是PWM波形，普通万用表无法准确测量。若变频器未安装输出正弦波滤波器，普通万用表测量输出电压时不仅读数不准确，在某些情况下甚至可能烧毁-61。
二极管档与电阻档：用于检测整流桥和IGBT模块的通断特性。
绝缘电阻表（兆欧表） ：用于检测变频器主回路对地的绝缘性能。
专业款（工厂流水线/专业质检场景） ：
示波器：用于观察IGBT模块的开关波形。正常的IGBT开关波形应该是清晰的矩形波形，波形畸变或出现毛刺往往意味着模块存在问题-55。
热成像仪：用于检测变频器内部模块在工作状态下的温度分布，定位异常发热点-55。
功率分析仪：用于三相功率测量、谐波分析和能量计量，适用于型式试验和出厂检验-16。
高压探头：测量变频器输出端的实际电压峰值时，必须使用耐压等级足够的高压探头，以确保测试安全-61。
新手提示：数字万用表是变频器检测的“第一工具”，在大部分现场故障排查中，万用表足以完成初步判断。对于工厂入门维修人员，建议先从万用表检测方法开始掌握，再逐步学习示波器等进阶工具的使用。
2. 工业变频器安全检测注意事项（重中之重）
变频器检测涉及高压电气操作，安全防护是绝对第一位的。以下几点必须严格遵守：
断电等待，消除残余电压：变频器内部的电容器在断电后会储存电能，不会立即释放，残余电压可高达数百伏。断电后必须等待5-15分钟（具体以变频器外壳上的警示标识为准），待内部电容器放电完毕后方可进行后续检测操作-58。工厂标准流程建议等待10分钟以上。
拆除输入输出线缆再检测：检测前必须拆除输入电源线R、S、T和输出线U、V、W，将变频器与外部电路完全隔离-27。严禁在带电状态下进行模块检测。
正确穿戴个人防护装备：检测时必须穿戴绝缘手套、绝缘鞋，使用符合安全等级的测试仪器。在测试过程中，建议使用防护罩将测试区域全封闭-58。
严禁盲目上电：在完成静态检测并确认整流桥和IGBT模块无问题之前，禁止上电。尤其在整流桥损坏或线路板有明显烧损痕迹的情况下，盲目上电可能导致更严重的损坏-22。
定期检查接地系统：工厂环境中，接地不良是变频器故障的常见诱因。检测前应确认变频器和测试台的接地系统可靠、接地电阻达标-58。
3. 变频器基础认知（适配工厂精准检测）
变频器的核心工作原理是将工频电源转换为频率可调的三相电源，通过调节输出电压和频率来控制电机的转速与转向-。
在工厂检测中，需要重点关注的部件包括：
整流桥模块：将输入的交流电转换为直流电。整流桥损坏会导致变频器无法启动或上电无显示。
IGBT逆变模块：将直流电逆变为可调频率的交流电，是变频器的核心输出部件。IGBT模块的性能直接关系到变频器的稳定性与效率-55。
控制电路板：处理控制信号，包括正反转指令、频率给定、保护逻辑等。
直流母线电容器：储能、滤波，断电后会残留高压。
变频器正反转控制功能是其最基础也是最关键的功能之一。不同品牌的变频器在正反转控制逻辑上有所差异：有的品牌（如三菱）为正反转设置独立专用端口；而西门子V20则通过“运转”和“正反向选择”两个端口配合实现，需额外设置参数P1032=0（反转允许）才能启用反转功能-2。检测时需结合具体品牌的控制逻辑进行判断。
二、变频器核心检测方法
1. 变频器基础检测法（工厂现场快速初筛）
在动用万用表之前，先进行目视检查可以快速锁定明显的故障点：
第一步：外观检查
检查变频器外壳有无烧灼痕迹、变形或裂纹。
观察线路板上有无明显烧损痕迹、焊点是否牢固。
检查接线端子是否松动、连接线是否完好-55。
第二步：闻气味判断
若闻到明显的焦糊味，说明内部可能有模块烧毁或电容爆裂。
第三步：排查正反转控制相关的接线与参数
检查控制端子接线是否牢固、有无短路或虚接。
查看变频器参数设置：反转功能是否被禁止（如西门子V20的P1032参数默认为1即禁止反转，需改为0才能启用反转）-2；二线制/三线制控制模式是否与现场接线匹配-1。
排查是否存在正反转指令同时输入的情况（某些变频器会在正反转指令同时输入0.5秒以上时报错）-46。
现场实用技巧：如果变频器显示面板正常但电机无法正转/反转，优先检查控制端子的接线和参数设置，很多“变频器故障”实际是参数配置或接线问题。排除电机问题的方法：将变频器出线相序对调让电机反向，若变频器仍为正转启动且运行正常，则可排除电机反转负载过大或阻卡问题-40。

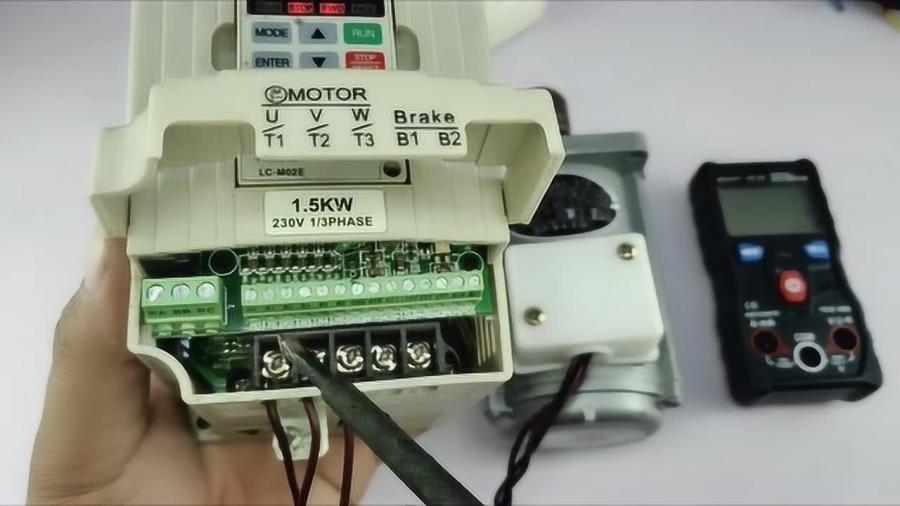

2. 万用表检测变频器方法（工厂新手重点掌握）
万用表检测是变频器故障诊断中最核心、最常用的方法。以下是标准操作流程：
检测前准备：将万用表打到二极管档，确保变频器已断电并拆除输入输出线缆。
第一步：检测整流桥模块
| 操作 | 黑色表笔位置 | 红色表笔依次测量 | 正常结果 |
|---|---|---|---|
| 测量1 | 直流母线负极P(-) | R、S、T | 六次显示值基本平衡，显示二极管特性 |
| 测量2 | 直流母线正极P(+) | R、S、T |
操作细节：
黑色表笔接触直流母线的负极P(-)，红色表笔依次接触R、S、T，记录万用表显示值。
再将红色表笔接触N(-)，黑色表笔依次接触R、S、T，记录万用表显示值-27。
若六次测量值基本平衡且显示正常的二极管导通特性，说明整流桥和软启电阻无问题；若某相测量值明显异常（如开路或短路），则对应位置的整流模块或软启电阻损坏，典型现象为上电无显示-27。
第二步：检测IGBT逆变模块
| 操作 | 红色表笔位置 | 黑色表笔依次测量 | 正常结果 |
|---|---|---|---|
| 测量1 | 直流母线正极P(+) | U、V、W | 六次显示值基本平衡，显示二极管特性 |
| 测量2 | 直流母线负极N(-) | U、V、W |
操作细节：
红色表笔接触直流母线的正极P(+)，黑色表笔依次接触U、V、W，记录显示值。
再将黑色表笔接触N(-)，红色表笔依次接触U、V、W，记录显示值-27。
若六次测量值基本平衡，说明IGBT逆变模块无问题；若某相异常，则对应位置的IGBT模块损坏，典型现象为无输出或运行时报故障-27。
第三步：整体电阻测量法（推荐使用模拟万用表）
用万用表电阻1K档，黑表笔接变频器直流端（-）极，红表笔分别测量三相输入端和三相输出端的电阻，阻值应在5K-10K之间，三相阻值应一致。输出端阻值通常比输入端略小一些，且无充放电现象。
再反转表笔：红表笔接直流端（+）极，黑表笔分别测量三相输入端和三相输出端，重复以上测量-22。
若测量结果正常，说明整流桥和IGBT模块基本完好，方可考虑上电测试；若测量值偏差过大或有充放电现象，说明模块损坏，禁止上电。
工厂维修实用技巧：用指针万用表的直流电压挡测量变频器交流输出电压，可由此判断逆变模块的好坏，甚至能判断出具体是哪一臂（哪一相）的逆变模块损坏，比用交流挡测量更为直观和有效。
3. 工业专业仪器检测变频器方法（进阶精准检测）
对于工厂专业质检工程师或需要批量检测的场景，以下进阶检测方法不可或缺。
（1）示波器检测IGBT开关波形
将示波器连接到IGBT模块的输入和输出端，观察开关波形。
正常的IGBT开关波形应为清晰的矩形波形。若波形出现畸变、毛刺或不稳定，表明IGBT模块可能存在故障-55。
用高压探头测量变频器输出端实际波形时，需注意PWM波形中除基波外还包含高次谐波，其峰值电压可能远超额定电压-61。
（2）热成像仪检测温度分布
在变频器带载运行状态下，使用热成像仪扫描内部模块的温度分布。
正常工作状态下，各模块温度应在设计范围内。若某个IGBT或整流模块的温度异常升高，可能是内部故障的前兆-55。
（3）功率分析仪检测输入/输出特性
输入电流与功率因数测试：测量在不同负载条件下变频器输入侧的电流谐波含量（THDi）和功率因数。高质量的变频器输入功率因数可达0.95以上-16。
效率测试：测量变频器在不同负载率（25%、50%、75%、100%）下的输入与输出有功功率。高效率变频器在额定负载下的效率通常可达97%以上-16。
加减速时间测试：记录变频器从起动频率到设定频率的时间，验证正反转切换时的加减速控制是否准确-16。
（4）IGBT模块专业测试
使用IGBT测试仪或半导体参数分析仪，测量集电极-发射极饱和电压、栅极阈值电压、漏电流等关键参数-49。
对于疑似故障模块，可通过X射线检测分析内部结构缺陷，或使用扫描电子显微镜进行高分辨率微观形貌分析-49。
三、补充模块
1. 工厂不同类型变频器检测重点
通用型变频器（适用于风机、水泵、输送带） ：
检测重点：整流桥和IGBT模块的静态导通特性、输出三相电压平衡度。
常见故障点：长期运行在低频率下导致模块过热，或频繁启停冲击损坏模块。
高性能矢量变频器（适用于矿山设备、纺织机械、挤出机等重载场景） ：
检测重点：矢量控制模式下的转矩响应性能。高性能变频器的转矩响应时间可小于20ms-16。
常见故障点：编码器信号异常导致控制失准，或负载突变引发过流保护。
防爆/特种变频器（石油、化工等行业专用） ：
需遵循行业专用标准，如石油和化工用低压变频器需符合HG/T 6191.4标准对使用、维护及检修的特定要求-。
检测重点：防爆外壳完整性、密封性、电气安全隔离性能。
2. 变频器行业检测常见误区（避坑指南）
| 误区 | 正确做法 |
|---|---|
| 误用普通万用表直接测量变频器输出电压 | 变频器输出为PWM波形，普通万用表无法准确测量且可能烧毁，应使用真有效值万用表或示波器-61 |
| 上电前不检测模块直接上电测试 | 必须先静态检测整流桥和IGBT模块，确认无问题后方可上电-22 |
| 忽视电容器残余电压直接接触变频器内部 | 断电后必须等待5-15分钟放电，或使用放电工具人工放电-58 |
| 正反转异常直接判定变频器损坏 | 先排查参数设置（如反转是否被禁止）和端子接线，很多问题可通过参数调整解决-2 |
| 绝缘测试时不拆除主电路端子上的引线 | 对外部电路进行绝缘测试时，必须拆除主电路全部端子上的引线- |
| 在变频器运行时强行断开接触器 | 运行中断开负载会产生浪涌电流冲击IGBT模块，可能导致模块损坏- |
| 忽略零地线共用的干扰问题 | 工厂零地与地线共用时，干扰信号会从地线进入变频器导致误报故障-27 |
3. 变频器正反转失效典型案例
案例一：西门子G120XA控制55kW电机——正转正常、反转限速/报过流
故障现象：变频器正转正常，转速可达3000转/分钟，电流约80A。但反转启动时，转速被限速且上下波动，电流高达100A；转速设置3000转时，变频器直接报错停机（F7409）。
检测过程：操作人员通过排除法，将变频器出线相序对调让电机反向，变频器仍为正转启动，转速0-3000转/分钟均正常，从而排除了电机反转负载过大或阻卡问题，锁定故障在变频器内部-40。
解决思路：此类故障通常与变频器的反转控制参数或硬件模块有关，需进一步检测IGBT模块在反转方向下的驱动信号是否正常。
案例二：工厂纺织机变频器频繁报“OCU1”硬件保护故障
故障现象：三台15kW纺织机变频器频繁跳“OCU1”硬件保护，无法正常运行。
检测过程：静态检测整流桥和IGBT模块均正常，主线路和控制线路也完好。用万用表量零线和地线发现导通，进一步调查确认该工厂零线与地线是共用的。
解决方法：变频器接地线等于接了零线，而零线会传播干扰信号。将地线另取一处（不与零线共用），故障解除-27。
经验：工厂布线时零地共用是变频器干扰类故障的常见原因，检测时需关注接地环境。
案例三：变频器正反转指令同时输入触发保护
故障现象：变频器突然停机，显示故障代码EE2。
故障原因：正转指令与反转指令同时输入0.5秒以上，触发了变频器的正反转指令互锁保护-46。
解决方法：检查PLC程序或控制电路，确保正反转指令不会同时输出；如为手动控制，检查按钮开关是否存在卡滞导致双指令同时导通。
四、结尾
1. 变频器检测核心（工厂高效排查策略）
针对工厂生产线场景，建议采用以下分级检测策略：
第一级：快速初筛（5分钟）
断电等待放电 → 目视检查外观与气味 → 检查接线端子 → 查看变频器参数设置（重点关注反转允许参数和控制模式）
第二级：万用表静态检测（10分钟）
用二极管档检测整流桥（测量R、S、T与P、N间的导通特性）
用二极管档检测IGBT逆变模块（测量U、V、W与P、N间的导通特性）
用电阻档整体测量，确认阻值在5K-10K范围内且三相平衡
确认检测通过后方可上电
第三级：专业仪器深度检测（需专业设备）
示波器观察IGBT开关波形
热成像仪检测温度分布
功率分析仪检测输入/输出特性与效率
掌握测量变频器好坏的分级策略，能够帮助维修人员在现场快速定位问题、减少停机时间，同时避免因盲目操作造成的设备二次损坏。
2. 变频器检测价值延伸（工业维护与采购建议）
日常维护建议：
定期（建议每季度）用万用表检测整流桥和IGBT模块的静态特性，记录测量值，建立“基线数据”，便于后期对比判断。
保持变频器柜内清洁、通风良好，避免粉尘堆积影响散热。
定期检查控制端子接线和接地系统，确保接地可靠、无松动。
采购与校准建议：
选购变频器时，应关注其是否配备输出电抗器或正弦波滤波器，这直接影响到输出电压波形质量和测量安全性-61。
对于高精度应用场景，优先选择具备矢量控制功能的变频器，并确保其EMC性能符合相关标准要求。
定期校准检测仪器（万用表、示波器、绝缘电阻表等），确保测量结果准确可靠。
